CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption

1 مجموعة
MOQ
To Be Negotiable
السعر
CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
الكلمات الرئيسية: آلة الحجر
ميزة: عمر طويل عالي الكفاءة
الجهد االكهربى: 220V/380V
استهلاك المياه: 4 م 3 / ساعة
قوة: 11/15 كيلو واط
ارتفاع ارتفاع: 1800/2100/2200 ملم
طول القطع: 3500 مم
حجم عربة: 1800*2000 مم 2000*2500 مم
إبراز:

360° Rotary Table Diamond Wire Saw Machine,220V/380V CNC Diamond Wire-Saw Dressing Machine,4m3/H Water Consumption Stone Cutting Machine

,

220V/380V CNC Diamond Wire-Saw Dressing Machine

,

4m3/H Water Consumption Stone Cutting Machine
معلومات اساسية
مكان المنشأ: جينجيانغ ، فوجيان ، الصين
اسم العلامة التجارية: Xianda Machinery
إصدار الشهادات: API, CCC, SONCAP, GOST, ISO, CE, SGS;IAF
رقم الموديل: CTS-3500-18/21/22FW
شروط الدفع والشحن
تفاصيل التغليف: جلد حبل الأسلاك، ومناسبة للنقل البحري / الجوي / البري / السكك الحديدية.
وقت التسليم: 1 شهر
شروط الدفع: L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram
القدرة على العرض: 1000 مجموعة/سنة
منتوج وصف
آلة تشذيب منشار الأسلاك الماسية CNC من سلسلة CTS-3500
نظرة عامة على الآلة

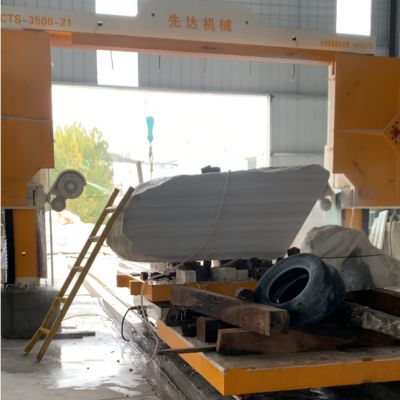

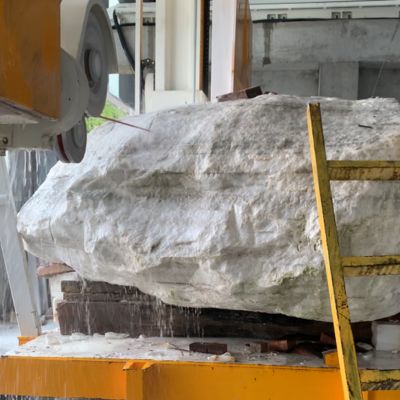

إن CTS-3500-18/21/22FW عبارة عن مركز تشذيب منشار الأسلاك الماسية يتم التحكم فيه بواسطة CNC بأربعة محاور مصمم لـ التشكيل عالي الدقة لكتل الحجر الكبيرة. مع 16 مسار انزلاقي سطحي، و 28 رفع متزامن بعجلات دوارة و طاولة دوارة بزاوية 360 درجة، فإنه يقوم بتشذيب أربعة أوجه دون إعادة التموضع وينحت الأقواس والأعمدة والأرقام والحروف أو الأحرف الصينية حتى 3.5 متر طولًا × 3.5 متر عرضًا × 2.2 متر ارتفاعًا - كل ذلك في برنامج واحد.
المواصفات الفنية
المعلمة الوحدة CTS-3500-18 CTS-3500-21 CTS-3500-22FW
أقصى حجم للمعالجة مم 3500×3000×1800 3500×3500×2100 3500×3500×2200
حجم العربة مم 1800×2000 2000×2500 2000×2500
وزن تحمل الطاولة طن 35 50 50
سرعة السلك م/ث 20-40 20-40 20-40
المحرك الرئيسي كيلو واط 11 15 15
البعد الخارجي مم 9300×7200×4800 9800×7800×5600 8800×7800×5750
الوزن الإجمالي كجم 10200 12000 11500
استهلاك المياه م³/س 4 4 4
CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 0 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 1 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 2 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 3 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 4 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 5 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 6 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 7 CTS-3500 Series CNC Diamond Wire-Saw Dressing Machine with 360° Rotary Table 220V/380V and 4m3/H Water Consumption 8
الحركة والوظائف ذات الأربعة محاور
  • المحور X - طول الطاولة (طول الكتلة)
  • المحور Y - شعاع عرضي (عرض الكتلة)
  • المحور Z - رفع الرأس الرأسي (ارتفاع الكتلة)
  • المحور C - دوران الطاولة 360 درجة (أسطوانة مستمرة أو تشذيب بأربعة أوجه)
النتيجة: نحت ثلاثي الأبعاد حقيقي، عمود 360 درجة، تشذيب بأربعة جوانب أو لوحة واجهة منحنية دون إعادة التموضع.
معرض التطبيقات
  • أعمدة 360 درجة
  • ألواح القوس - تكسية الجدران المنحنية، واجهات الأعمدة
  • الأرقام والحروف - لافتات ثلاثية الأبعاد، أحجار العنوان
  • الأحرف الصينية - آثار فنية
  • التشذيب بأربعة جوانب - تربيع كتلة النصب التذكاري
  • أطراف منحنية - حواف الطرق ذات نصف القطر
المواد: الجرانيت والرخام والكوارتزيت والبازلت والحجر الهندسي.
سير العمل (مشغل واحد)
  1. تحميل الكتلة على الطاولة الدوارة (رافعة شوكية أو رافعة فراغية)
  2. استيراد ملف CAD (.dxf, .stp) أو استخدام المعالج الذي يظهر على الشاشة
  3. حدد سرعة السلك والتمريرات - انقر فوق START
  4. تقوم الآلة بالقطع تلقائيًا - تدور الطاولة أو تتحرك الرأس كما هو مبرمج
  5. تفريغ القطعة النهائية - جاهزة للتلميع أو التركيب المباشر
الحزمة والتسليم والضمان
  • صندوق التصدير: ربط حبل السلك، مناسب للنقل البحري/الجوي/البري/السكك الحديدية
  • التسليم: 30 يومًا (مخزون) / 40 يومًا (لون مخصص)
  • الضمان: 12 شهرًا للأجزاء
  • التركيب: دليل فيديو + دعم عن بعد؛ خدمة في الموقع اختيارية
  • قطع الغيار: إرسال خلال 48 ساعة من المستودع الإقليمي
